С решением по материалу труб понятно (правда не развернуто его обоснование), кстати применение сварных оцинкованных труб запрещено СП 73.13330.2012 (п.4.6) для внутридомовых ГВС, решение от сварки отказаться обосновано.
Но интересен ответ на 2-ю часть моего изначального вопроса по тех.решению, а именно водоподготовка.
Выполнялся ли анализ воды, исходя из которого и принято решение по стальным оцинкованным трубам и отсутствии необходимости осуществления водоподготовки?

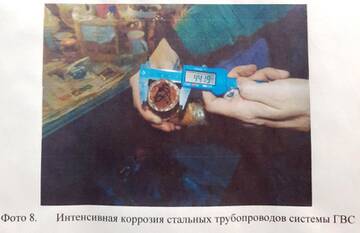

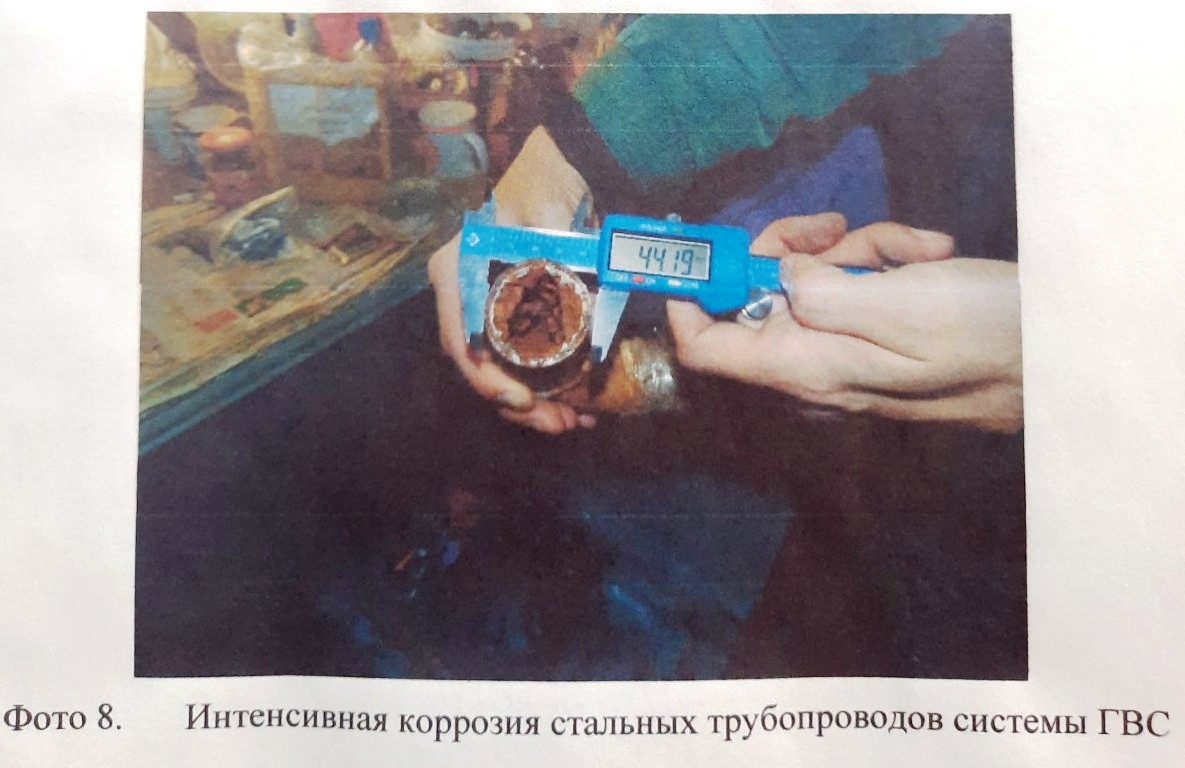

Не приведет ли все это (несмотря на отказ от сварки) к повторным дефектам из-за коррозии.
Просто очень хочется , что было принято верное решение ДО начала работ, я не в качестве придирки это все пишу.
У меня нет уверенности в качестве производства (хранения, транспортировки и дальнейшего монтажа) труб, планируемых к применению, нет уверенности в выборе самого материала из-за отсутствия оценки воды подаваемой на подогрев ГВС и пр. Может было бы правильней применять полимерные трубы или эмалированное покрытие (вместо оцинковки), может это стало бы и дороже, но в перспективе окупилось бы на сокращении затрат последующих ремонтов. Ну и ту же водоподготовку организовать - на сколько это необходимо? Дорого? Целесообразно?
Возможно есть решения, которые исключат риски в разумных пределах затрат.
Приведу выдержки для понимания:
«Интенсивная коррозия оцинкованных труб в системе ГВ может происходить при следующих условиях:
1. Повышенное содержание хлора, хлоридов, нитратов
2. Повышенное содержание углекислого газа СО2 и кислорода О2
3. Самая опасная температура питьевой воды для цинка 65*С. При этой температуре коррозия цинка в 10 раз активнее чем при 55*С
4. Очень опасно для цинкового покрытия колебания температуры воды, которые вызывают перемену полюсов полярности на уровне ионов цинка и железа. При этом ускоряется коррозия. Если есть пробой цинкового покрытия и температура воды поднялась до 65*С и выше, меняется полярность ионов цинка и железа, при этом значительно ускоряется коррозия железа и останавливается коррозия цинка.»
«Что можно сказать уже более-менее определённо:
1. Проблема проявилась после того, как начали внедрять подготовку ГВ в теплоузлах домов, а не в квартальных бойлерных.
2. Ранее коррозию труб во внутренней системе ГВ списывали на качество труб и монтажа (о качестве труб ниже)
3. Хлорированная вода значительно ускоряет коррозию цинка.
4. Ускоряет коррозию и высокий уровень нитратов, углекислоты и растворённого воздуха
5. После появления требований о повышении температуры ГВ ( исследования института гигиены ЕС по распространению Легионеллы) температура во внутренних сетях ГВ должна быть 55*С (+5*), т.е. фокусы с понижением температуры ГВ для экономии тепла и в ночное время исключены. Температура ГВ находится в самом опасном для оцинкованных труб диапазоне.
6. Качество цинкового покрытия. Цинковое покрытие горячим способом произхводится для водопроводных труб с маркой стали Ст-35. Эта сталь имеет высокий процент содержания силициума (Si) процент содержания которого в этой марке строго не регламентирован. От процента содержания силициума (Si) зависит прочность сцепки (осмоса) цинка и стали. При недостаточном осмосе при температуре выше 30* начинается переориентация микро электрически потенциалов полярность которой полностью перекидывается при 65*С.
7. Коррозия стальной оцинкованной трубы это процесс электро-химический и при сопутствующих условиях достаточно быстрый.»
Также встречал еще такое мнение: что при 60 градусах Цельсия в воде максимальная концентрация свободного атомарного водорода, отчего цинк на ГВС применять нельзя, т.к. он при этом активно вымывается.
А по поводу ГОСТ 3262-75, есть там пункт, который меня немного смущает (я далек от способов и правил монтажа без сварки, но пусть и делитантские, но вопросы возникают)
2.7. Оцинкованные трубы должны иметь сплошное цинковое покрытие по всей поверхности толщиной не менее 30 мкм. Допускается отсутствие цинкового покрытия на торцах и резьбе труб.
На поверхности оцинкованных труб не допускается пузырчатость и посторонние включения (гартцинк, окислы, спекшаяся шихта), отслаивание покрытия от основного металла.
Допускаются отдельные флюсовые пятна и следы захвата труб подъемными приспособлениями, шероховатость и незначительные местные наплывы цинка.
Допускается исправление отдельных неоцинкованных участков на 0,5 % наружной поверхности трубы по ГОСТ 9.307.
Также считаю нужным дополнить:
СП 41-101-95 СВОДЫ ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ ПРОЕКТИРОВАНИЕ ТЕПЛОВЫХ ПУНКТОВ:
5.1 Для защиты от коррозии и накипеобразования трубопроводов и оборудования централизованных систем горячего водоснабжения, присоединяемых к тепловым сетям по закрытой системе теплоснабжения (через водоподогреватели), в тепловых пунктах предусматривается при необходимости обработка воды.
Защиту трубопроводов горячего водоснабжения от внутренней коррозии следует осуществлять также путем использования труб с защитными покрытиями, преимущественно эмалированными , которые обеспечивают самую высокую эффективность. Оцинкованные трубы должны применяться более ограниченно, в зависимости от коррозионных показателей водопроводной нагретой воды или в сочетании с противокоррозионной обработкой в тепловых пунктах. Внутреннюю разводку труб систем горячего водоснабжения от стояков к потребителям рекомендуется осуществлять термостойкими трубами из полимерных материалов.
Всего этого нахватался на специализированном форуме, там много аналогичных веток обсуждения, но тут основные тезисы отражены
http://forum.abok.ru/lofiversion/index.php/t119218.html
Отредактировано Илья (2023-06-30 13:42:21)
